ЕхК-Н Коробки клеммные взрывозащищенные из нержавеющей стали с плоской крышкой

	Цена: по запросу
	Коробки клеммные взрывозащищенные из нержавеющей стали с плоской крышкой модели ЕхК-Н предназначены для выполнения коммутации (соединений, разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей освещения, управления, сигнализации и т.д.) в машиностроительной, нефтехимической, газовой и других отраслях промышленности.

Коробки применимы зонах, опасных по воспламенению взрывоопасных газов и пыли, классов 0, 1, 2, 20, 21, 22 по ГОСТ IEC 60079-10-1, ГОСТ IEC 60079-10-2.

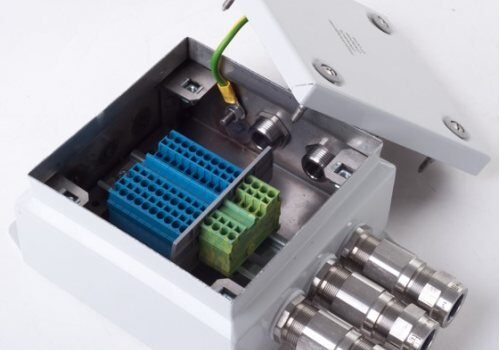

Коробки представляют собой прямоугольные сварные корпуса из нержавеющей стали с плоской крышкой, которая крепится к корпусу на винтах через уплотнитель, оснащены зажимами для наружного и внутреннего заземления.

Изделия поставляются двух типоразмеров – 01 и 03.

На сторонах коробок установлены кабельные вводы согласно заказу.

Внутри корпуса согласно заказу устанавливаются взрывозащищенные, сертифицированные в РФ пружинные клеммы на ДИН-рейках 35 мм: проходные двух-, трех-, четырехпроводные, заземляющие. По согласованию с изготовителем возможна поставка других типов клемм.

Коробки могут быть оснащены сигнализаторами вскрытия. Сигнализатор вскрытия нормально разомкнут при снятой крышке и электрически замкнут при установке крышки на корпус.

Конструкция коробок допускает выполнение коммутации искроопасных и искробезопасных цепей в одном корпусе.

Примечание: При заказе коробок с сигнализатором, необходимо предусматривать дополнительно наличие не менее 2-х двухпроводных клемм для подключения его в линию связи.

Коробки могут оснащаться комплектом для заземления крышки.

Характеристики

Таблица 1 - Основные технические характеристики

Типоразмер коробки	01	03
Варианты маркировки взрывозащиты без сигнализатора вскрытия по ГОСТ Р 31610.0 (условная маркировка взрывозащиты при заказе)	1Ех е IIС Т6 Gb/Ех ta IIIC Т85°С Da (е)
	1Ех е IIС Т5 Gb/Ех ta IIIC Т85°С Da (еT5)
	1Ех е ia IIC Т6 Gb/Ех ta IIIC Т85°С Da (ei)
	1Ех е ia IIC Т5 Gb/Ех ta IIIC Т85°С Da (eiT5)
	0Ех ia IIC Т6/Ех ta IIIC Т85°С (i)
Варианты маркировки взрывозащиты с сигнализатором вскрытия по ГОСТ Р 31610.0 (условная маркировка взрывозащиты при заказе)	1Ех е ma II Т6 Gb/Ех ta IIIC 85°С Da (e)
	1Ех е ma II Т5 Gb/Ехt a IIIC 85°С Da (eT5)
	1Ех е ia ma IIC Т6 Gb/Ех ta IIIC Т85°С Da (ei)
	1Ех е ia ma IIC Т5 Gb/Ех ta IIIC Т85°С Da (eiT5)
	0Ех ia ma IIC Т6 Ga/Ех ta IIIC Т85°С Da (i)
Климатическое исполнение	Д3 по ГОСТ Р52931 и ХЛ 1.1 по ГОСТ 15150
Температура эксплуатации	от минус 60 до 70°С
Тип атмосферы по ГОСТ 15150	II, III, IV
Стойкость к механическим ВВФ (группа исполнения)	V1 по ГОСТ Р 52931, М25 по ГОСТ 30631
Степень защиты от пыли и воды по ГОСТ 14254	IP66
Диаметры присоединяемого кабеля, мм*	4-8, 8-12, 12-14, 13-19,5
Покрытие	Полимерное, цвет – светло-серый (RAL7035) или по заказу
Мощность, рассеиваемая корпусом, Вт	2,2	4,0
Масса (без кабельных вводов и клемм), кг, не более	1,15	3,40
*По согласованию возможна поставка с другими диапазонами диаметров присоединяемого кабеля

Таблица 2 - Электрические характеристики

Наименование изделия, модель с условной маркировкой взрывозащиты и типоразмера	Электрические характеристики и допустимое сечение подключаемых проводников*	Iкзпо ГОСТ IEC 60079-31, не более
Коробка ЕхК-(е)Н01 Коробка ЕхК-(е)Н03	U≤ 550 В I≤8А (для 2,5мм2) I≤12А (для 4,0мм2 I≤16А (для 6,0мм2)	36А
Коробка ЕхК-(еТ5)Н01 Коробка ЕхК-(еТ5)Н03	U≤ 550 В I≤22А (для 2,5мм2) I≤30А (для 4,0мм2) I≤36А (для 6,0мм2)
Коробка ЕхК-(i)Н01 Коробка ЕхК-(i)Н03	Ui≤30В** Ii≤100мА**(2,5мм2) Pi≤3Вт** Li≤10мкГн** Ci≤100пФ**	0,5А
Коробка ЕхК-(еi)Н01 Коробка ЕхК-(еi)Н03	U≤ 550В I≤8А (для 2,5мм2) I≤12А (для 4,0мм2 I≤16А (для 6,0мм2) Ui≤30В** Ii≤100мА** Pi≤3Вт** Li≤10мкГн** Ci≤100пФ**	36А (для Ех-е клемм), 0,5А (для Ех-i клемм)
Коробка ЕхК-(еiТ5)Н01 Коробка ЕхК-(еiТ5)Н03	U≤ 550В I≤22А (для 2,5мм2) I≤30А (для 4,0мм2) I≤36А (для 6,0мм2) Ui≤30В** Ii≤100мА** Pi≤3Вт** Li≤10мкГн** ​​​​​​​Ci≤100пФ**
*Выбор количества клемм (в соответствии с Таблицей 3), значений тока и напряжения на клеммах внутри коробки должен производиться Потребителем с учетом максимальной мощности, рассеиваемой корпусом в соответствии с рекомендациями Производителя
** Определение параметров искробезопасной цепи коробки в сборе должно производиться Потребителем и не превышать указанных значений

где
U – максимально допустимое напряжение,
I – максимально допустимый ток,
Ui – максимально допустимое напряжение питания в искробезопасной цепи,
Ii – максимально допустимый ток в искробезопасной цепи,
Pi – максимально допустимая мощность искробезопасной цепи,
Li – максимальное значение внутренней индуктивности коробки,
Ci – максимальное значение внутренней емкости коробки,
Iкз – максимально допустимый ток короткого замыкания источника питания по ГОСТ IEC 60079-31-2013, при использовании коробки в пылевых средах.
Примечание – Параметры искробезопасности даны с учетом цепи сигнализатора вскрытия.

Таблица 3 –Количество клемм в коробках

Типоразмер коробки	Максимальное количество двух-, трех-, четырехпроводных или заземляющих клемм, шт	Сечение жил проводников, мм2
01	19	0,25-2,5 2,5-4,0 ​​​​​​​4,0-6,0
03	70

Типоразмер 01

Сторона	Максимальное количество кабельных вводов в зависимости от диаметра кабеля (резьбы кабельного ввода), шт.
	4-8, 8-12, 12-14 мм (М20х1.5)	13-19,5 мм (М25х1.5)
А	2	2
Б	3	2
В	3	2
Г	3	2

Рис. 1. Общий вид, габаритные, присоединительные размеры, обозначение сторон (А, Б, В, Г), максимально возможное количество и расположение кабельных вводов

Типоразмер 03

Сторона	Максимальное количество кабельных вводов в зависимости от диаметра кабеля (резьбы кабельного ввода), шт.
	4-8, 8-12, 12-14 мм (М20х1.5)	13-19,5 мм (М25х1.5)
А	8	8
Б	9	9
В	9	9
Г	9	9

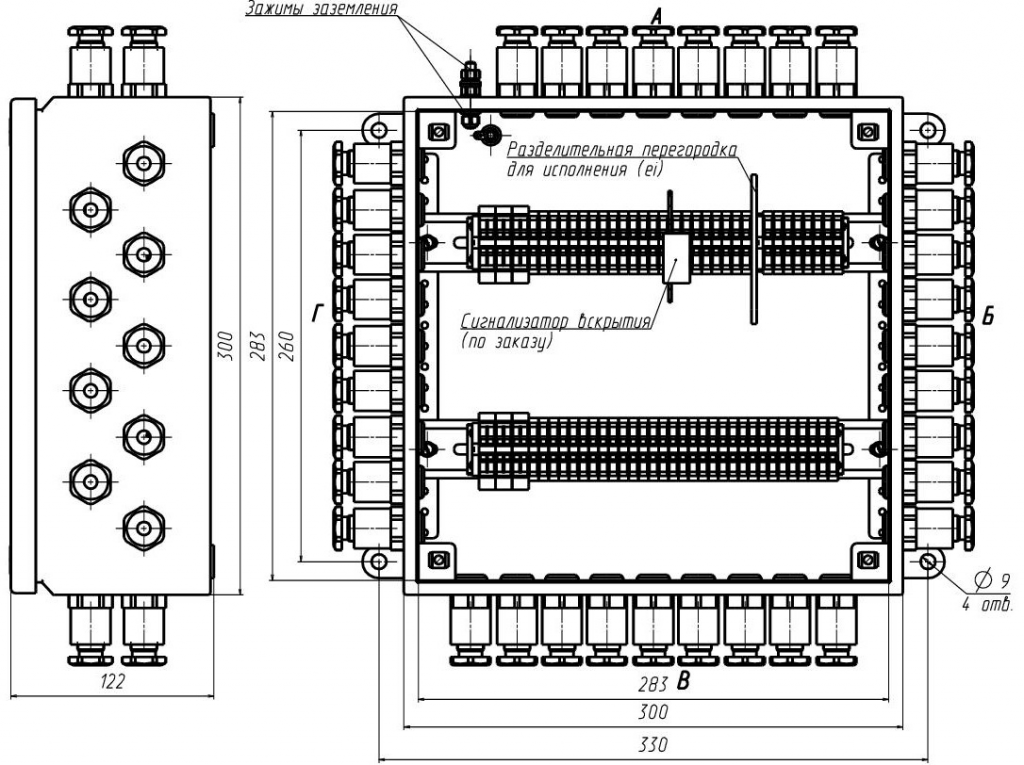

Рис. 2. Общий вид, габаритные, присоединительные размеры, обозначение сторон (А, Б, В, Г), максимально возможное количество и расположение кабельных вводов

Порядок формирования записи при заказе

Коробка	ЕхК - (Х)Нхх	– Х	(Х	Х	(Х));	Х	(Х	Х	(Х))	-Х	хХ	(Х)	- Х	РПБЦ.425113.002 ТУ
	1	2	3	4	5	2	3	4	5	6	7	8	9	10

1 – наименование, модель и типоразмер изделия, где

(Х) - условная маркировка взрывозащиты (е), (i), (ei), (eT5), (eiT5) согласно Таблице 1,
хх – типоразмер коробки 01 или 03 согласно Рис. 1 и 2,

2 – условное обозначение сторон корпуса (А, Б, В, Г) согласно Рисункам 1-2;

3 – количество кабельных вводов на данной стороне согласно Рисункам 1-2

Примечание – Если кабельный ввод на данной стороне только один, то количество вводов не указывается;

4 – исполнение кабельных вводов на данной стороне коробки:

К – для открытой прокладки кабеля,
Б – для бронированного кабеля,
Р – для кабеля в металлорукаве,
Т G1/2, Т G3/4, Т G1 – для трубной прокладки кабеля,

Примечание – Совместимость кабельных вводов типа Р с металлорукавами:

Р(4-8) диаметр кабеля 4-8 мм – металлорукав Р3-Ц-12, Р3-Ц-Х-12, Герда-МГ-12-П,
Р(8-12) диаметр кабеля 8-12 мм – металлорукав Р3-Ц-15, Р3-Ц-Х-15, Герда-МГ-15-П,
Р(12-14) диаметр кабеля 12-14 мм – металлорукав Р3-Ц-18, Р3-Ц-Х-18, Герда-МГ-18-П,
Р(13-19,5) диаметр кабеля 13-19.5мм – металлорукав Р3-Ц-22, Р3-Ц-Х-22, Герда-МГ-22-П;

5 – диапазон диаметра присоединяемого кабеля по поясной изоляции (4-8, 8-12, 12-14, 13-19,5)

Примечание:

1)  Возможна установка кабельных вводов с другими диапазонами диаметра присоединяемого кабеля;
2)  Если на одной стороне предполагается расположение кабельных вводов различного исполнения и/или различных диаметров присоединяемого кабеля, то к заказу рекомендуется приложить эскиз, поясняющий расположение вводов.

6 – количество клемм в коробке определенного типа;

7 – через знак «х» тип клемм: 2пров., 3пров., 4пров. или зем.;

Примечание:

1) По умолчанию устанавливаются проходные пружинные клеммы. При заказе винтовых контактных зажимов дополнительно указать «винт», например, 2пров.винт;
2) Последовательность указания типов клемм не имеет значения;
3) Необходимость поставки других типов клемм (двухпотенциальных, многоуровневых и др.) оговаривается отдельно в произвольной форме;
4) В коробках с условной маркировкой взрывозащиты (ei), (eiT5) необходимо указывать количество и тип клемм каждого вида взрывозащиты.,
5) В коробках с условной маркировкой взрывозащиты (ei) к комплекту клемм прилагаются два разделителя цепей и дополнительно две торцевые пластины клемм;

8 – максимальное сечение проводника, вставляемого в клеммы в соответствии с Таблицей 2,

9 – аксессуары (при необходимости):

СВ – электрический сигнализатор вскрытия;
ЗК – набор для заземления крышки;

10 – обозначение настоящих технических условий: РПБЦ.425113.002 ТУ и в скобках цвет корпуса по таблице RAL, в случае отличия от RAL 7035 (светло-серого).

Примечание:

1)  Пункты 2-5 указываются для каждой стороны корпуса, на которой необходимо размещение кабельных вводов.
2)  Пункты 6-8 указываются для каждого типа заказываемых клемм.

Примеры записи при заказе

1) Коробка модели ЕхК-Н с плоской крышкой с маркировкой взрывозащиты 1Ех е IIС Т6 Gb/Ех ta IIIC Т85°С Da(условная маркировка при заказе (е)), типоразмера 01 (согласно Рисунку 1), с расположенными на стороне А двумя кабельными вводами для открытой прокладки кабеля К диаметром 8-12 мм (К(8-12)), а на стороне Г тремя кабельными вводами для прокладки кабеля диаметром 4-8 мм в металлорукаве (Р(4-8)), в которой установлены следующие пружинные проходные Ех-е клеммы:

-три двухпроводные клеммы для максимального сечения проводников 2,5мм2 (3х2пров(2,5мм2));
-две четырехпроводные клеммы для максимального сечения проводников 2,5мм2 (2х4пров(2,5мм2));
-одна заземляющая клемма для максимального сечения проводников 2,5мм2(1зем(2,5мм2)), без сигнализатора вскрытия

Коробка ЕхК-(е)Н01-А(2К(8-12));Г(3Р(4-8))-3х2пров(2,5мм2)+2х4пров(2,5мм2)+зем(2,5мм2) РПБЦ.425113.002 ТУ;

2) То же, но коробка с маркировкой взрывозащиты 1Ех е ia IIC Т6 Gb/Ех ta IIIC Т85°С Da (условная маркировка при заказе (еi)), в которой дополнительно к пружинным клеммам с видом взрывозащиты «е» добавлены три винтовые двухпроводные клеммы с видом взрывозащиты «i» (3х2пров.винт (i)) для максимального сечения проводников 2,5 мм2, оснащенная сигнализатором вскрытия (СВ), коробка окрашена в синий цвет

Коробка ЕхК-(еi)Н01 -А(2К(8-12)); Г(3Р(4-8)) -3х2пров(2,5мм2(е)) +2х4пров(2,5мм2(е)) +зем(2,5мм2) + 3х2пров.винт(2,5мм2(i)) -СВ РПБЦ.425113.002 ТУ(RAL 5005)

Документация:

Руководство Корпуса взрывозащищенные модели ЕхК из стали с плоской крышкой и коробки клеммные на их основе
Рекомендации по расчету мощности, выделяемой электрическими соединениями коробок клеммных и корпусов

Сертификаты:

Сертификат ТР ТС 012/2011 "Корпуса, блоки корпусов, коробки клеммные взрывозащищенные и сигнализаторы их вскрытия"
Сертификат Системы менеджмента качества
