Взрывозащищенное электрооборудование, изготовленные на основе корпусов подлежит обязательной сертификации на соответствие требованиям ТР ТС 012/2011.
Корпуса представляют собой прямоугольные сварные оболочки из углеродистой конструкционной стали с плоской крышкой, которая крепится к корпусу на винтах через уплотнитель, оснащены зажимами для наружного и внутреннего заземления.
Изделия поставляются двух типоразмеров – 01 и 02.
По заказу на сторонах корпусов могут быть установлены кабельные вводы различных исполнений.
Корпуса могут оснащаться комплектом для заземления крышки.
Характеристики
Таблица 1 - Основные технические характеристики
Типоразмер коробки | 01 | 02 |
Варианты маркировки взрывозащиты по ГОСТ Р 31610.0 (условная маркировка взрывозащиты при заказе) | Ex e IIC Gb U/Ех ta IIIC Da U (eU) | |
Ех ia IIC Ga U/Ех ta IIIC Da U (iU) | ||
Климатическое исполнение | Д3 по ГОСТ Р52931 ХЛ 1.1 по ГОСТ 15150 |
|
Температура эксплуатации | от минус 40 до 70°С | |
Тип атмосферы по ГОСТ 15150 | II | |
Стойкость к механическим ВВФ (группа исполнения) | V1 по ГОСТ Р 52931, М25 по ГОСТ 30631 |
|
Степень защиты от пыли и воды по ГОСТ 14254 | IP66 | |
Диаметры присоединяемого кабеля, мм* | 4-8, 8-12, 12-14, 13-19,5 | |
Покрытие | Полимерное, цвет – светло-серый (RAL7035) или по заказу | |
Мощность, рассеиваемая корпусом, Вт | 2,2 | 3,0 |
Масса (без кабельных вводов и клемм), кг, не более | 1,15 | 2,10 |
*По согласованию возможна поставка с другими диапазонами диаметров присоединяемого кабеля **Допускается поставка корпусов без покрытия |
||
ВАЖНО! Выбор значений тока и напряжения на соединениях внутри корпусов при проектировании, изготовлении и эксплуатации изделий на их основе должно производиться Потребителем с учетом мощности, рассеиваемой корпусом и температурным классом будущего электрооборудования |
Сторона | Максимальное количество кабельных вводов в зависимости от диаметра кабеля (резьбы кабельного ввода), шт. | |
4-8, 8-12, 12-14 мм (М20х1.5) | 13-19,5 мм (М25х1.5) | |
А | 2 | 2 |
Б | 3 | 2 |
В | 3 | 2 |
Г | 3 | 2 |
Рис. 1. Общий вид, габаритные, присоединительные размеры, обозначение сторон (А, Б, В, Г), максимально возможное количество и расположение кабельных вводов
Сторона | Максимальное количество кабельных вводов в зависимости от диаметра кабеля (резьбы кабельного ввода), шт. | |
4-8, 8-12, 12-14 мм (М20х1.5) | 13-19,5 мм (М25х1.5) | |
А | 4 | 4 |
Б | 4 | 4 |
В | 4 | 4 |
Г | 4 | 4 |

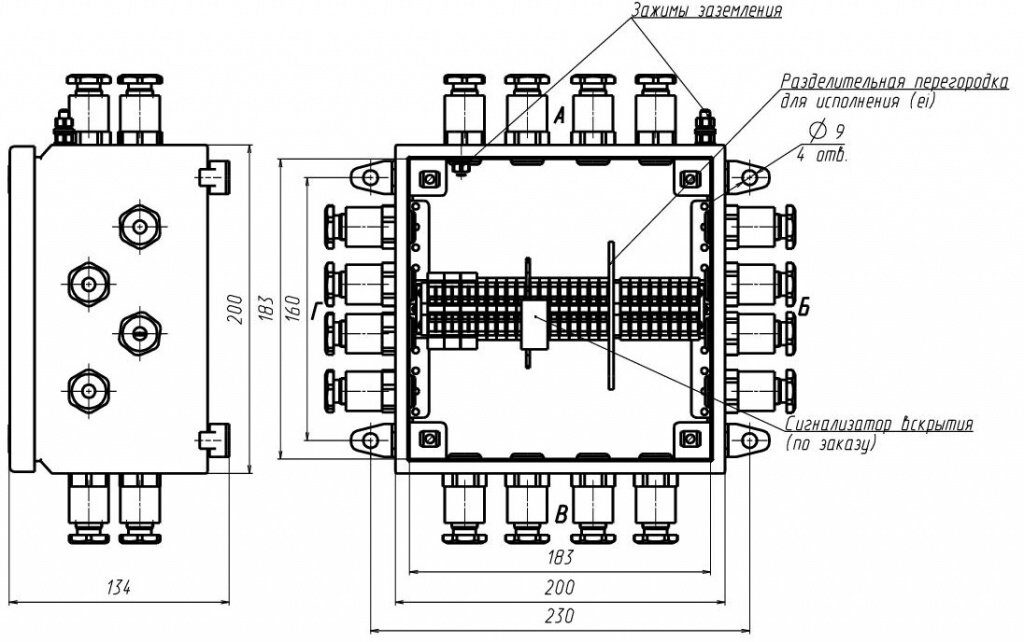

Рис. 2. Общий вид, габаритные, присоединительные размеры, обозначение сторон (А, Б, В, Г), максимально возможное количество и расположение кабельных вводов
Порядок формирования записи при заказе
Корпус | ЕхК - (Х)Cхх | – Х | (Х | Х | (Х)); | Х | (Х | Х | (Х)) | -Х | РПБЦ.425113.002 ТУ |
1 | 2 | 3 | 4 | 5 | 2 | 3 | 4 | 5 | 6 | 7 |
1 – наименование, модель и типоразмер изделия, где
(Х) - условная маркировка взрывозащиты (еU) или (iU) согласно Таблице 1,
хх – типоразмер коробки 01 или 02 согласно Рис. 1 и 2,
2 – условное обозначение сторон корпуса (А, Б, В, Г) согласно Рисункам 1-2;
3 – количество кабельных вводов на данной стороне согласно Рисункам 1-2
Примечание – Если кабельный ввод на данной стороне только один, то количество вводов не указывается;
4 – исполнение кабельных вводов на данной стороне коробки:
К – для открытой прокладки кабеля,
Б – для бронированного кабеля,
Р – для кабеля в металлорукаве,
Т G1/2, Т G3/4, Т G1 – для трубной прокладки кабеля,
Примечание – Совместимость кабельных вводов типа Р с металлорукавами:
Р(4-8) диаметр кабеля 4-8 мм – металлорукав Р3-Ц-12, Р3-Ц-Х-12, Герда-МГ-12-П,
Р(8-12) диаметр кабеля 8-12 мм – металлорукав Р3-Ц-15, Р3-Ц-Х-15, Герда-МГ-15-П,
Р(12-14) диаметр кабеля 12-14 мм – металлорукав Р3-Ц-18, Р3-Ц-Х-18, Герда-МГ-18-П,
Р(13-19,5) диаметр кабеля 13-19.5мм – металлорукав Р3-Ц-22, Р3-Ц-Х-22, Герда-МГ-22-П;
5 – диапазон диаметра присоединяемого кабеля по поясной изоляции (4-8, 8-12, 12-14, 13-19,5)
Примечание:
1) Возможна установка кабельных вводов с другими диапазонами диаметра присоединяемого кабеля;
2) Если на одной стороне предполагается расположение кабельных вводов различного исполнения и/или различных диаметров присоединяемого кабеля, то к заказу рекомендуется приложить эскиз, поясняющий расположение вводов.
6 – аксессуары (при необходимости):
ЗК – набор для заземления крышки;
7 – обозначение настоящих технических условий: РПБЦ.425113.002 ТУ и в скобках цвет корпуса по таблице RAL, в случае отличия от RAL 7035 (светло-серого).
Примечание: Пункты 2-5 указываются для каждой стороны корпуса, на которой необходимо размещение кабельных вводов.
Пример записи при заказе
Корпус из углеродистой стали с плоской крышкой модели ЕхК-С типоразмера 01 (согласно Рис.1) с маркировкой взрывозащиты Ex ia IIС Ga U/Ех ta IIIC Da U (условная маркировка при заказе (iU)) с расположенными на стороне А двумя кабельными вводами для открытой прокладки кабеля К диаметром 8-12 мм (К(8-12)), а на стороне Г тремя кабельными вводами для прокладки кабеля диаметром 4-8 мм в металлорукаве (Р(4-8))
Корпус ЕхК-(iaU)С01-А(2К(8-12));Г(3Р(4-8)) РПБЦ.425113.002 ТУ
Документация:
Руководство Корпуса взрывозащищенные модели ЕхК из стали с плоской крышкой и коробки клеммные на их основе
Рекомендации по расчету мощности, выделяемой электрическими соединениями коробок клеммных и корпусов
