ЕхОЗ-2 Оповещатель пожарный звуковой взрывозащищенный

	Цена: по запросу
	Оповещатель пожарный звуковой взрывозащищенный модели ЕхОЗ-2 предназначен для подачи звуковых сигналов. Оповещатель может быть применен в системах пожарной, охранно-пожарной сигнализации и пожаротушения, системах иного технологического оборудования в химической, нефтегазовой, угольной и других областях промышленности.

Звуковой оповещатель  выполнен в блоке из двух корпусов  по патенту №163013, которые  образуют два отсека (клеммный и приборный), что позволяет четко разграничить ответственность за качество прибора между производителем и монтажной организацией. Клеммный отсек по заказу комплектуется взрывозащищенными кабельными вводами, что позволяет подключать оповещатель в систему сигнализации без дополнительных соединительных коробок. В отличие от оповещателя модели ЕхОЗ-1, оповещатель  ЕхОЗ-2 позволяет разместить на торце клеммного отсека два кабельных ввода.

Взрывозащищенный оповещатель соответствует требованиям ГОСТ Р 53325-2012, ГОСТ 26342-84, ГОСТ ИСО 7731-2007, Технического регламента Таможенного Союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах.

Таблица 1 – Основные технические характеристики

Маркировка взрывозащиты	1Ex d е mb IIС T6 Gb Ех ta IIIC Т85°С Da
Материал корпуса	Алюминиевый сплав
Стойкость к механическим ВВФ (группа исполнения)	V1 по ГОСТ Р 52931, М25 по ГОСТ 30631
Тип атмосферы по ГОСТ 15150	II, III
Масса, кг, не более	1,2
Габаритные размеры без кабельных вводов, мм	115х138х55
Режим работы	Звуковой сигнал типа «сирена» при подаче напряжения питания не зависимо от комбинации подключения клемм
Звуковое давление на расстоянии 1м и меняющаяся (модулированная) частота	105дБ частотой от 1,5 до 3кГц при температуре эксплуатации от минус 40°С до плюс 55°С и 95дБ в остальных диапазонах температур
Допускаемая продолжительность непрерывной работы в режиме оповещения, минут, не более	180
Напряжение питания	12 – напряжение от 10,8 до 28В постоянного тока 220 – напряжение от 187 до 243 В переменного тока частотой 50Гц
Потребляемая мощность, Вт, не более	2,0
Климатическое исполнение оповещателей	Д3 по ГОСТ Р52931, ХЛ 1.1 по ГОСТ 15150
Температура эксплуатации	от минус 60 до плюс 70°С
Степень защиты от пыли и воды по ГОСТ 14254	IP66
Количество кабельных вводов	По умолчанию – один, по заказу – два (см. возможное расположение вводов на Рис.1)
Возможный тип кабельных вводов	К – для открытой прокладки кабеля Б – для бронированного кабеля Р – для кабеля в металлорукаве Т G1/2, Т G3/4 – для трубной прокладки кабеля
Возможный диаметр присоединяемого кабеля, мм	4-8, 8-12, 12-14
Возможное сечение жил проводников, подключаемых к клеммам оповещателя, мм2	0,25-2,5
Покрытие	Полимерное, цвет – светло-серый (RAL7035) или по заказу
Примечание: Электрическая схема оповещателей, рассчитанных на работу от напряжения постоянного тока, имеет защитный диод от неправильной подачи напряжения питания и диод для защиты от повышенного напряжения питания (свыше 28 вольт) и помех по цепи питания

а) вариант исполнения с одним кабельным вводом

б) вариант исполнения с двумя кабельными вводами
Рисунок 1. Общий вид, габаритные и присоединительные размеры

Для предотвращения попадания на лицевую поверхность звукового оповещателя прямых солнечных лучей и осадков рекомендуется применять козырёк.

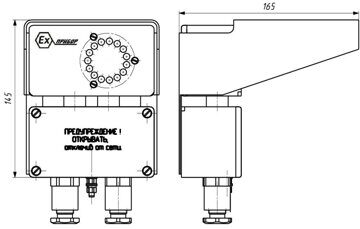

Рисунок 2. Варианты использования козырька

Порядок формирования записи при заказе оповещателей звуковых взрывозащищенных:

Оповещатель	ЕхОЗ-2	– Х	– Х(Х-Х)	РПБЦ.425113.003 ТУ	(Х)
	1	2	3	4	5

1 - Наименование и модель изделия – Оповещатель ЕхОЗ-2;

2 - Напряжение питания согласно Таблице 1:

12 – от 10,8 до 28В постоянного тока;
220 – напряжение от 187 до 243 В переменного тока частотой 50Гц;

3 - Количество, тип кабельных вводов и в скобках – диапазон диаметра кабеля по поясной изоляции согласно Таблице 1, например, один кабельный ввод для бронированного кабеля диаметром 12-14мм по поясной изоляции – Б(12-14) или два кабельных ввода для открытой прокладки кабеля диаметром 8-12мм – 2К(8-12);

Примечание:
1) Возможное расположение кабельных вводов показано на Рис.1.
2) Совместимость кабельных вводов типа Р с металлорукавами:

Р(4-8) диаметр кабеля 4-8 мм – металлорукав Р3-Ц-12, Р3-Ц-Х-12, Герда-МГ-12-П,
Р(8-12) диаметр кабеля 8-12 мм – металлорукав Р3-Ц-15, Р3-Ц-Х-15, Герда-МГ-15-П,
Р(12-14) диаметр кабеля 12-14 мм – металлорукав Р3-Ц-18, Р3-Ц-Х-18, Герда-МГ-18-П,

3) Возможна установка кабельных вводов с другими диапазонами диаметра присоединяемого кабеля;

4 - Обозначение настоящих технических условий;

5 - Дополнительная информация к заказу (при необходимости):

- наличие козырька – Козырек,
- цвет корпуса по системе RAL, в случае отличия от RAL7035

Примеры записи при заказе:

1) Оповещатель звуковой взрывозащищённый модели ЕхОЗ-2 в корпусе из алюминиевого сплава с размерами 115х138х55, питание напряжением в диапазоне от 10,8 до 28 В постоянного тока (12), с маркировкой взрывозащиты 1Ex d е mb IIС T6 Gb/Ех ta IIIC Т85°С Da, с одним кабельным вводом для бронированного кабеля (Б) с диаметром по поясной изоляции 12-14мм:

Оповещатель ЕхОЗ-2-12-Б(12-14)-РПБЦ.425113.003 ТУ

2) То же, но с двумя кабельными вводами:

Оповещатель ЕхОЗ-2-12-2Б(12-14)-РПБЦ.425113.003 ТУ

3) Оповещатель пожарный звуковой взрывозащищённый модели ЕхОЗ-2 в корпусе из алюминиевого сплава с размерами 115х138х55, питание напряжением в диапазоне от 10,8 до 28 В постоянного тока (12), с маркировкой взрывозащиты 1Ex d е mb IIС T6 Gb/Ех ta IIIC Т85°С Da, с двумя кабельными вводами для бронированного кабеля (Б) с диаметром по поясной изоляции 12-14мм, корпус окрашен в красный цвет, с козырьком:

Оповещатель ЕхОЗ-2-12-2Б(12-14)-РПБЦ.425113.003 ТУ (RAL3001, козырек)
